說明：
SKR 系列不銹鋼精密手動旋轉臺具有大角度粗調和小角度精密調整兩 種功能。采用分厘卡驅動，靈敏度高。交叉滾柱軸環或角接觸球軸承保證 了臺面在旋轉時，有很好的運動特性，運動平行度等關鍵指標可達到國際 同類產品水平。尺寸較多，可以根據需要靈活選擇，SKR 系列產品適合用 于手動角度調整有較高要求的領域。臺面多種標準孔位的安裝孔適合不同 需要，下方標準固定孔方便將其與其他滑臺連接，組成多維移動臺。
SKR系列不銹鋼精密手動旋轉臺（真空）特點：
•采用分厘卡驅動，靈敏度高
•采用交叉滾柱軸環或角接觸球軸承，運行平穩

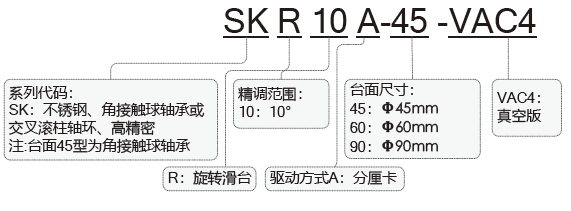

命名規則：

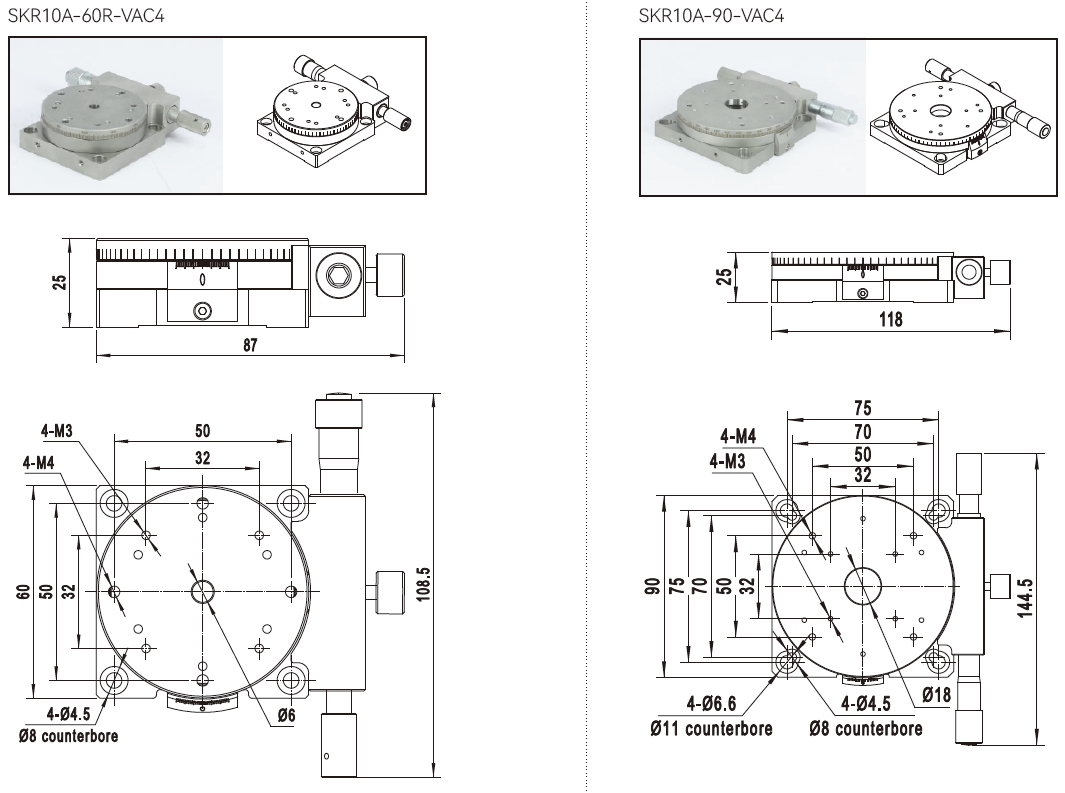

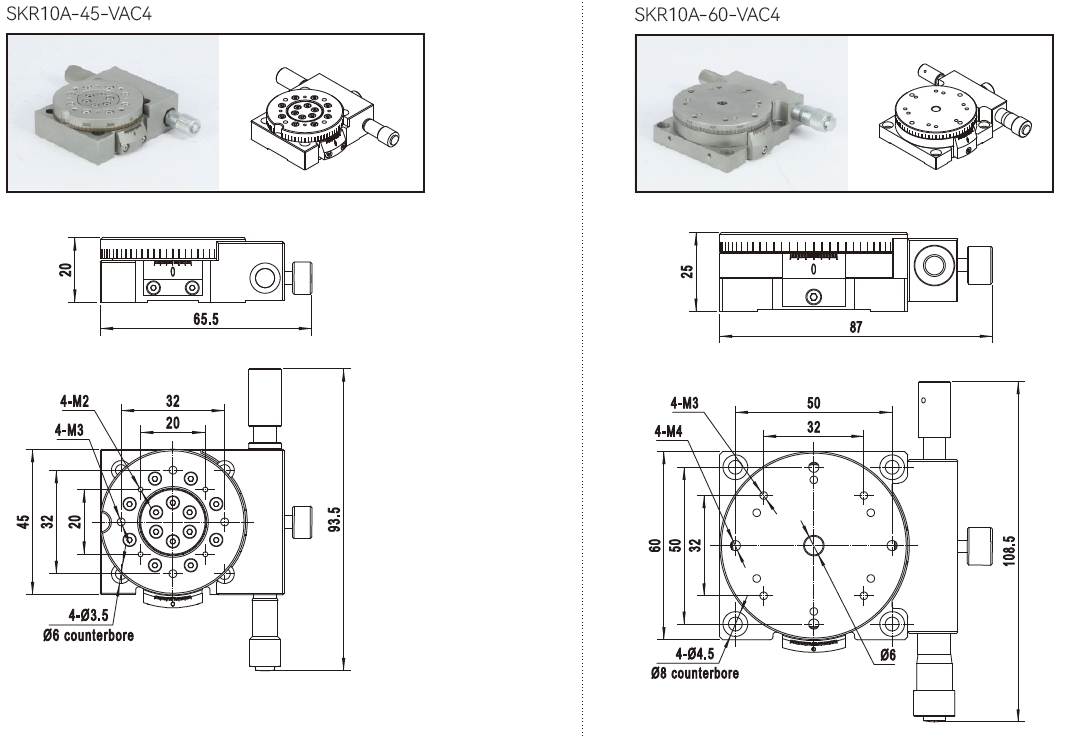

SKR系列不銹鋼精密手動旋轉臺（真空）選型表：
|
型號
|
SKR10A-45-VAC4
|
SKR10A-60-VAC4
|
SKR10A-60R-VAC4
|
SKR10A-90-VAC4
|
|
行程
|
粗調（ °）
|
360
|
|
行程
|
精調（ °）
|
10
|
|
臺面尺寸
|
Φ45
|
Φ60
|
Φ60
|
Φ90
|
|
導軌
|
角接觸球軸承
|
交叉滾柱軸環
|
|
驅動方式
|
分厘卡
|
|
主體材料及表面處理
|
304不銹鋼，無
|
|
自重（Kg）
|
0.33
|
0.71
|
0.71
|
1.38
|
|
標尺最小讀數（ °）
|
0.1
|
|
靈敏度（′）
|
1.21
|
0.95
|
0.95
|
0.68
|
|
靜態平行度
|
≤0.05
|
|
端面跳動（μm）
|
≤40
|
≤30
|
|
徑向跳動（μm）
|
/
|
≤50
|
|
分厘卡旋轉一周角度（ °）
|
≈1.01
|
≈0.74
|
≈0.74
|
≈0.55
|
|
中心耐負載（Kg）
|
≤1.5
|
≤2
|
≤2
|
≤3
|
