FP-XYZT
FP-XYZT 和FP-XYZTL 是由整體式三維滑臺和APFP-T/TL二維傾斜滑臺組成,結構緊湊,性價比高,非常適合工業客戶的光纖對準,通常左右手成對使用,并配卓立漢光生產的鋁合金面包板OTSB456-1。

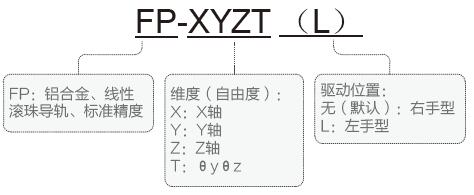

命名規則
FP系列光纖專用滑臺選型表:
|
型號 |
FP-XYZT(L) |
|
|
X(mm) |
13 |
|
Y(mm) |
13 |
||
Z(mm) |
13 |
||
θY(°) |
±3 |
||
θZ(°) |
±3 |
||
導向機構 |
線性滾珠導軌+旋轉機構 |
||
驅動方式 |
分厘卡+螺紋副 |
||
自重(Kg) |
0.5 |
